Spezielle Stellwände für Sichtschutz und zur Dämpfung des Schalles mit Akustikwänden die mit individuellen Bespannungen versehen werden können, erleichtern und verschönern die Arbeitsumgebung.
Aktuelle Trendströmungen in der Architektur sowie Rationalisierungsprozesse bei Arbeitsabläufen und Gebäudenutzung führen zu einer immer stärkeren Verdichtung in der Flächenbelegung. Ebenso stellt der gestiegene Einsatz schallharter Flächen in Gebäuden und Fassaden heute weitaus höhere Anforderungen bei der Entwicklung akustisch und ergonomisch wirkungsvoller, kommunikationsfördernder Lösungen. Die Akustik-Kollektion mit Stellwänden - Deckenabsorbierern - Schallschluckwänden ermöglicht die flexible Realisierung unterschiedlichster Bürostrukturen und unterstützt die akustische Optimierung für mehr Produktivität, Motivation und Leistungsfähigkeit.
In der Ruhe liegt die Kraft.
Schallrichtung
Tiefere Frequenzen breiten sich gleichmäßiger, „kugelförmiger“ in alle Richtungen im Raum aus als höhere Frequenzen. Spricht ein Redner direkt gegen eine breitbandig absorbierende Fläche, werden mittlere und höhere Töne deutlich stärker absorbiert als Tiefe.
Die menschliche Stimme
Mehr als neunzig Prozent unserer Kommunikation findet mit Hilfe der Stimme statt. Ob direkter Dialog oder Austausch übers Telefon: Wo Menschen zusammenarbeiten, sprechen sie auch miteinander. Erst das genaue Verständnis für die Zusammenhänge bei Stimmproduktion und Stimmwahrnehmung ermöglicht geeignete Maßnahmen für eine konzentrierte und entspannte Arbeitsatmosphäre durch wirkungsvolle Schalldämpfung.
Bitte nicht ganz so laut!
Hohe Schalldruckpegel verursachen Unbehaglichkeit. Die menschliche Stimme hat einen durchschnittlichen Schalldruckpegel von etwa 62 dB; für konzentriertes Arbeiten wird allerdings ein Umgebungsgeräuschpegel von 35 bis 40 dB empfohlen.

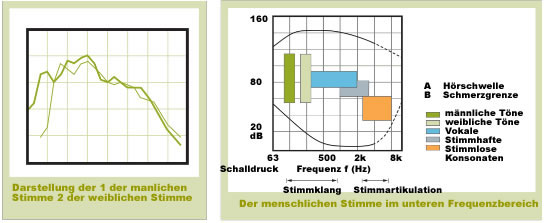

Bei der Analyse von Frequenzbereich und Schalldruckpegel der menschlichen Stimme zeigt sich, dass sich die lauten Töne vorrangig im Tieffrequenzbereich befinden. Für gute Sprachverständlichkeit kommt es aber vor allem auf die hohen, jedoch sehr leisen Frequenzen der Konsonanten sowie die mittleren Frequenzen der Vokale an Zusammenhänge, die bei der Entwicklung von Akustik-Maßnahmen berücksichtigt werden müssen. Akustisch hochwirksame Akustikdecken etwa dämpfen hauptsächlich im mittleren und hochfrequenten Bereich, Bodenbeläge dagegen erst ab etwa 1 kHz.
Lösung
Für eine wirklich effiziente, fühlbare Lautstärkenreduktion sind demnach Lösungen zur Dämpfung aller Frequenzbereiche erforderlich.
INFO|
Die untere Grenzlinie A bildet die Hörschwelle – die obere Linie B markiert die Schmerzgrenze. Das dazwischenliegende Sprachspektrum ist nach Frequenz, Sprachaussage und dem dazugehörigen Schalldruckpegel dargestellt.
Schallausbreitung und Reflexion
Eine effektive Akustikplanung integriert reflektierende und absorbierende Elemente in richtiger Anzahl und Position. Denn Stellwände und Schallschirme können erst dann als Direktschalldämpfer wirksam werden, wenn auch eine geeignete Raumreflexbedämpfung an Decken und Wänden vorhanden ist. Ist das nicht der Fall, kann – je nach Schallhärte der reflektierenden Wandfläche der diffuse Schall höher als der Direktschallpegel ausfallen. Der Gesamtschalldruckpegel steigt und es wird noch lauter.
Warum Schalldämpfung?
Von Kurt Tucholsky stammt das Bonmot „Lärm ist das Geräusch der Anderen“: Wo immer Menschen zusammenkommen und kommunizieren, geschieht das nicht lautlos. Für konzentriertes Arbeiten ist jedoch ein akustisch beruhigtes Umfeld erforderlich.
Der Gesetzgeber hat deshalb 2004 die Anforderungen für die sogenannte Hörsamkeit auch in Büroräumen und die Pflicht zur Einbringung entsprechender Akustik- maßnahmen deutlich erhöht. Dabei kommt es auf Einhaltung bestimmter Grundwerte an.
1. Die Nachhallzeit: Tsoll
Das Zeitintervall, innerhalb dessen der Schalldruck eines in einem Raum ausgelösten und plötzlich verstummten Geräuschs um einen Pegel von 60 dB abfällt. Mittels schallabsorbierenden Materialien und Flächen lässt sich dieses Intervall beeinflussen. Für Büroräume sind Werte bis 0,5 s optimal.
2. Der Absorptionsgrad: Alpha w
Der Durchschnittswert der einzelnen Absorptionswerte (Alpha s) eines Materials in einem festgelegten Frequenzbereich (250–2.000 Hz).
3. Die äquivalente Absorptionsfläche A/V:
Das rechnerische Produkt aus dem durchschnittlichen Absorptionsgrad Alpha w eines Materials mit dessen Grundfläche
Bei größeren Räumen sind längere Nachhallzeiten gestattet. Weil sich der Schall an den Begrenzungsflächen kleinerer Räume schneller reflektiert, weisen diese eine stärkere Halligkeit auf als große, weitläufige Räume. Deshalb
sind gerade in kleineren Räumen die einzubringenden äquivalenten Absorptionsflächen
erhältnismäßig groß.

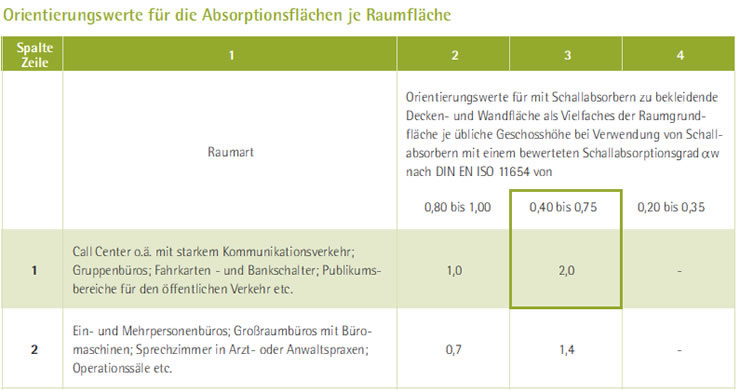

Beispiele für den Zusammenhang zwischen Raumart und jeweils erforderlicher Absorberfläche als Funktion des bewerteten Absorptionsgrades Alpha w nach DIN ISO 11654| Das heute übliche Kommunikationsverhalten hat dazu geführt, dass die meisten Raumnutzungsarten dem Anforderungsprofil in Zeile 1 entsprechen.
Beispiel
Für ein intensiv genutztes Großraumbüro mit einer Fläche von 100 Quadratmetern und einer Deckenhöhe von 3 m soll eine Nachhallzeit von 0,5 s erreicht werden. Nach DIN 18041 müssen äquivalente Ab- sorptionsflächen eingebracht werden,
die in etwa der Raumgrundfläche entsprechen, also rund 100 Quadratmeter bei einem durchschnittlichen Absorptionsgrad Alpha w zwischen 0,8 und 1,0. Beim Einsatz von Materialien mit niedrigerem Alpha w-Wert (beispielsweise 0,4–0,6) ist der A/V-Wert deutlich geringer als die Fläche des Absorbermaterials. Die einzubringende Größe der Absorptionsfläche nimmt zu – im dargestellten Beispiel um das Doppelte der Raumgrundfläche auf 200 Quadratmeter. Eine Akustikdecke mit einem Alpha w-Wert von 0,7 kann aber bei einer Raumgrundfläche von 100 Quadratmetern gerade einmal eine äquivalente Absorptionsfläche
von 70 Quadratmetern zur Verfügung stellen – zusätzliche Akustikelemente sind also unumgänglich.

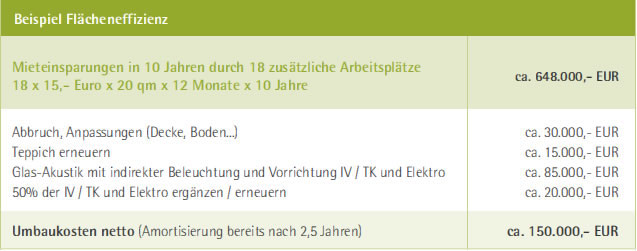

Flächeneffizienz und Kostenreduktion
Aus Kostengründen und wegen der besseren Flächeneffizienz wird heute häufig Gruppen- und Teambüros oder offenen Bürolandschaften der Vorzug vor konventionellen Zellenbürostrukturen gegeben.Dabei gilt es, grundlegenden Arbeitsplatzanforderungen in puncto Konzentration und Privatsphäre gerecht zu werden. Gefragt sind innovative, kostengünstige Gestaltungskonzepte, die maximale Flexibilität ermöglichen.
Konventionelle Einzel-, Zwei- und Mehrpersonenbüros wirken lediglich auf den ersten Blick vorteilhaft:
- Hohes Maß an Privatsphäre
- Akustisch und optisch „abgeschottet“
- Individuelle Steuerung von Licht / Klima
Doch auch sie müssen den heutigen DIN-Anforderungen entsprechen. Das Ziel einer optimalen Akustikplanung liegt also darin, die akustische Qualität so kostengünstig und effizient wie möglich zu sichern und dabei ein Höchstmaß an Flexibilität zu wahren.

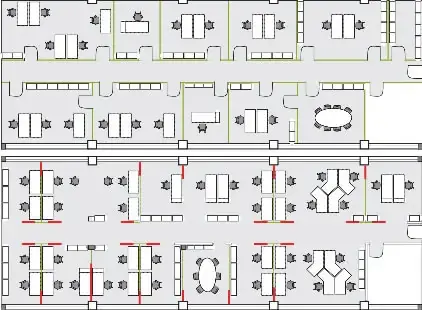

Bereits durch eine Entfernung der Querwände und Flurwände und das Einbringen von Stellwänden, Schallschirmen und geeigneter Akustikmöbel können die Zahl der Arbeitsplätze und zusätzlich die allgemein nutzbaren Flächen erheblich erweitert werden. Und das bei überschaubaren Investitionen, die auch künftige Umnutzungen zulassen.
Die Arbeitswelt wandelt sich ständig – und damit auch die individuellen Anforderungen an den Arbeitsplatz.
Unumgänglich sind flexible und ganzheitliche Akustikkonzepte, entwickelt aus der optimalen Kombination der jeweils geeigneten Maßnahmen.
| Akustik-Maßnahmen | Pegelreduzierung |
| Massiv-Decke | 0 db [A] |
| Akustikdecke | 5 db [A] |
| Akustikmöbel | 5 db [A] |
| Akustikdecke + Stellwände | 7 db [A] |
| Akustikdecke + Tiefenabsorber | 7 db [A] |
| Akustikdecke + Breitbandabsorber | 10 db [A] |
| Akustikdecke + Schallschirme | 10-50 db [A] |
Analyse
Wirkungsvolle Akustikplanung beginnt mit der Analyse des IST-Zustandes. Zu berücksichtigen sind die vorhandenen Raumgrundbedämpfungsmaßnahmen sowie die angestrebte Raum- und Flächennutzung hinsichtlich Belegung, Tätigkeitsbereiche und Infrastruktur.
Lösung
Die Entwicklung von Lösungen, die glei- chermaßen den Ansprüchen der Investoren, der Betreiber und der Nutzer gerecht werden, erfordert hohe Kompetenz bei Auswahl und Kombination der Akustikkomponenten. Ziel: Maximale Nutzungs- und Nutzerzufriedenheit, kostenoptimiertes Investment, zukunftsorientierte Flexibilität.
Zur optimalen Akustikplanung bieten wir ein in die Leistungsklassen basic, advance und perform gestaffeltes Produktportfolio.
Es gewährleistet die differenzierte Entwicklung bedarfsgerechter Konzeptionen für unterschiedliche Kommunikationsaufkommen
[ wenig - mittel - hoch ] und erleichtert den Planungsprozess – garantiert!

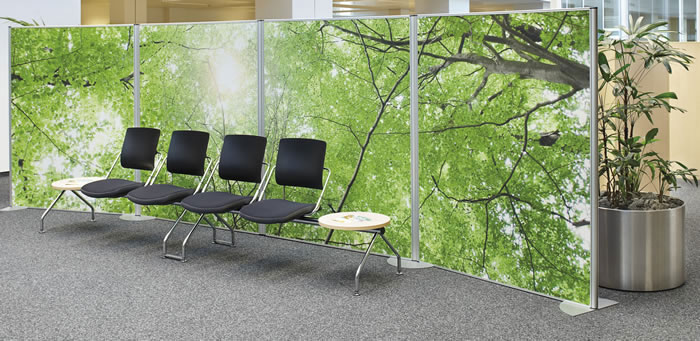

Akustik-Stellwand | V30 / V60
Vielseitige Wandmodule aus stoffkaschiertem Polyesterschaum [ V30, 30 mm stark] oder mehrschichtigem Aufbau mit Polyesterschaum und Mineralfaserkern [ V60, 60 mm stark].
Einsatzbereich:Bei freier Aufstellung wird eine erhebliche Absenkung der Nachhallzeit erreicht – bei frontaler Aufstellung eine Dämpfung des Direktschalls .Die V60/V30 -Module sind optimal für den Einsatz als Schallschirm oder Tischaufsatz geeignet. Bei entsprechender Anzahl und exakter Aufstellung ist eine Pegelsenkung bis zu 5 dB möglich.
Produkt basic
Die Mobilität macht Stellwände so flexibel. Schnell und einfach lassen sich Arbeitsplätze bedarfsgerecht gestalten und sogar noch nachträglich einrichten. In Räumen mit niedrigem bis mittlerem Kommunikationsaufkommen zeigen Stellwände ihre spezielle Stärke:
Nachhallreduktion und Verkürzung der Schallwege. Und ihre Allrounderqualitäten beweisen sie mit wirkungsvoller Direktschalldämpfung.

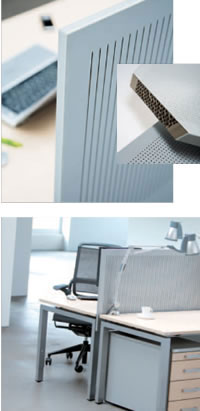

Akustikpaneel - Acoustic Lightboard
Leichtbauplatte in Rahmenbauweise mit geschlitzter oder gelochter Deckschicht und innenliegender Wabenstruktur
mit Akustikvlies. Die Vielseitigkeit in der Anwendung und Ausführung zeichnet das Akustikpaneel aus.
Einsatzbereich:
Tischaufsatz mit beidseitiger Lochung: wirkt als Direktschalldämpfer und zugleich als Sichtschutz.
Optional auch als Tischplatte mit einseiti- ger Lochung: Zusätzliche Absorptionsfläche; Reflexschalldämpfung vor allem bei
glatten Böden.

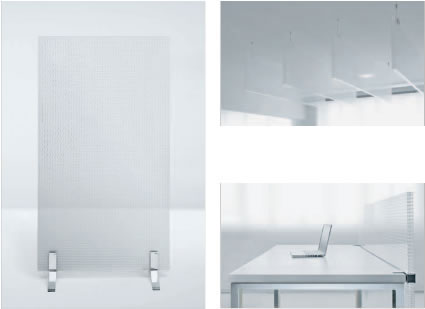

Transparentes Acryl-Wabenpaneel | CP30
Mikroperforierter, lichtdurchlässiger Membrankörper mit innenliegender Wabenstruktur. Zugleich schallabsorbierend (Verringerung der Nachhallzeit) und schallschirmend (Verminderung der Direktschallausbreitung)
Vor allem für kleinere Räume und Repräsentativzonen geeignet. Die vielseitige Nutzung bis hin zu Deckensegel verbindet akustische Effektivität mit hohem ästhetischen Anspruch.
Jalousieschränke
Kunststoff-Rollladenelement mit mikroperforierten Lamellen und innenliegendem Absorbervlies. Das große Volumen und die schallundurchlässige Rückwand sorgen für sehr gute Absorption tiefer Frequenzen. Befüllung der Schränke verbessert zusätzlich den Absorptionsgrad bei mittleren und hohen Frequenzen.
Einsatzbereich:
Akustisch wirksamer Stauraum empfiehlt sich bevorzugt in mittleren bis großen Büro- und Besprechungsräumen zur Verbesserung der Sprachverständlichkeit. Tiefe Töne werden gedämpft, der Schall- druckpegel sinkt. Als Mobilschrank oder Trolley auch zur Direktschalldämpfung in Arbeitsplatznähe und zur Erhöhung der äquivalenten Absorptionsfläche im Raum optimal geeignet.

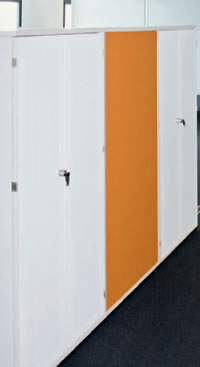

Einzigartig | Hochleistungs Akustikschränke HL
Front und Rückwand: Rahmenkonstruktion mit mehrschichtigem Aufbau aus gelochter Front und innenliegenden Schichten aus schwingfähigen Flächen und dämpfendem Polyestervlies. Das einzigartige Wirkprinzip sorgt für eine nahezu hundertprozentige Schallabsorption über den gesamten Frequenzbereich.
Einsatzbereich:
Maximale Absorptionsfläche auf kleinstem Raum: Mit Hochleistungsschränken von ROHDE & GRAHL lassen sich sogar in schwierigsten akustischen Problemfällen überzeugende Ergebnisse erzielen.In kleinen und mittleren Büroräumen können sie die Akustikdecke ersetzen. Die Sprachverständlichkeit wird deutlich erhöht, eine Senkung des Schalldruckpegels um bis zu 5 dB ist möglich.
Produkt advance
Flügeltürenschränke und Schiebetürenschränke
Front aus Leichtbauplatte mit mikroperforierter Deckschicht, Kernmaterial in Wabenstruktur mit zusätzlichem Akustikvlies. Vielfältige Oberflächengestaltungsmöglichkeiten. Aufgrund ihres hervorragenden Absorptionsvermögens im Mittel- und Hochtonbereich sowie des gleichmäßigen Absorptionsverhaltens im Tieftonbereich vielseitiger einsetzbar.
Einsatzbereich:
Bevorzugt in kleinen Büroräumen als Reflexschalldämpfer an den Raumbegrenzungswänden oder frei aufgestellt in Großraumbüros mit stoffbespannter Rückwand als Raumgliederungselement zwischen den Arbeitsplätzen. Die Sprachverständlichkeit wird erheblich verbessert, Schalllaufwege und Nachhallzeiten werden verkürzt.Intelligente Stauraumsysteme sorgen nicht nur für Ordnung:
Werden Fronten und Rückwände nach akustischen Wirkprinzipien gestaltet, eignen sie sich auch hervorragend zur Bedämpfung der tieferen, besonders lärmintensiven Frequenzen in Umgebungen mit mittlerem und hohem Kommunikationsaufkommen. Optimal positioniert sind sie in der Effizienz sogar mit Akustikdecken vergleichbar. Das ist vor allem in modernen Büroräumen mit Beton-Rohdecken von Vorteil.
Tieftonspezialist
Verbund-Platten-Resonator VPR Mikroperforierte Stahlplatte mit dahinter angeordneter schwingfähiger Platte vor Dämpfungskissen aus Polyestervlies. Ermöglicht starke Reduktion des „Bassdröhnens“ der Grundtöne. Der verminderte Schalldruckpegel sorgt für deutliche Verbesserung der Sprach- verständlichkeit durch Unterstützung der mittleren und hohen Frequenzen. Kühldeckengeeignet.
Vollspektral
Breitband-Kompakt-Absorber BKA Gelochte Stahlplatte mit innenliegendem Polyestervlies und schwingfähiger Platte. Nahezu vollständige Absorption über den gesamten Frequenzbereich
Einsatzbereich:
Additiv als Wand- und Deckenabsorber angebracht, übertreffen diese Hochleistungsabsorber sogar Akustikdecken im Effizienzgrad. Durch Integration, auch nachträglich, in Akustikdecken oder Trennwände, wird eine mess- und fühlbare Verbesserung des akustischen Wohlbefindens erreicht. Als Wandverkleidung eingesetzt, dienen sie als Reflexschalldämpfer und erhöhen die äquivalente Absorptionsfläche, speziell in Besprechungs- und Konferenzräumen, in Einzelbüros mit besonderem Diskretionsanspruch sowie im Open Space.

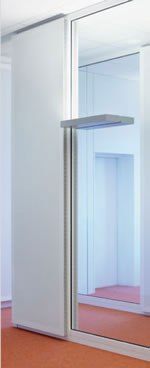

High End | Hochleistungs-Schallschirmung HLS
Raumhohe Schirmung durch kombinierten Einsatz von Glasflächen zur Schallreflexion und Hochleistungsabsorbern zur Schalldämpfung. Beidseitige Anbindung von Hochleistungs-Breitbandkompaktabsorbern verdoppelt die äquivalente Absorptionsfläche! Durch Bildung von Räumen und Zonen wird im Nahbereich eine Pegelmin- derung von 20 bis 40 dB erreicht – im Wirkungsgrad vergleichbar mit fest einge- bauten Trennwänden, aber mit dem großen Vorteil der Flexibilität: jederzeit kostengünstig veränderbar. Integration von Licht-, Strom- und Datenleitungen sowie innovativer Klimatechnik macht die Anwendung unabhängig vom Baukörper.
Einsatzbereich:
Hochleistungs-Schallschirme kommen in mittleren und großen Büros und vor allem im Open Space zum Einsatz. Die einzigartige transparente Gestaltung ermöglicht ein nie dagewesenes Maß an architektonischer Freiheit. Die hohe akustische Qualität erlaubt die Gestaltung von Arbeitsbereichen unter 7 Quadratmetern pro Person – selbst in Räumen mit höchstem Kommunikationsaufkommen wie etwa Callcenter. Weiterer Vorteil: Der Energiebedarf für Beleuchtung und Klimatisierung wird drastisch reduziert.
Produkt perform
Bei weit überdurchschnittlichem Kommunikationsaufkommen reichen konventionelle Akustikmaßnahmen nicht mehr aus. In diesem Fall sind speziell entwickelte Hochleistungsabsorber die Lösung. Mit ihrem einzigartigen Wirkprinzip sorgen sie für breitbandige Schalldämpfung im relevanten Frequenzbereich. Die Kombination mit deckenhohen Schallreflektoren aus Glas bietet darüber hinaus maximale Transparenz.
Büroräume - Büroeinrichtung
Das akustische Klima in einer Büroumgebung ist von entscheidendem Einfluss auf Arbeitsleistung und Wohlbefinden der Mitarbeiter. Einerseits sind Diskretion und Privatsphäre Voraussetzung für effektives Arbeiten und vertrauliche Kommunikation, andererseits setzt der soziale Kontakt im Team stimulierende Impulse für Kreativität und Motivation. Beides ist nur zu gewährleisten, wenn keine Lärmbelästigung im Raum zum Beispiel durch gleichzeitig stattfindende Telefonate stattfindet.
Dazu bedarf es je nach Wirksamkeit der schallabsorbierenden Materialien – eine Absorptionsfläche von bis zu 200 Prozent der Raumgrundfläche. Die folgenden Lösungen präsentieren überzeugend, wie vielfältig und individuell die Bausteine der
Akustik-Collection angewendet werden können.
Diskretion und ästhetik
Moderne Managementbüros fördern konzentriertes Arbeiten und ermöglichen die schnelle, situationsgerechte Kommunikation mit den Mitarbeitern. Ebenso dienen sie aber auch repräsentativen Aufgaben. Die Herausforderungen liegen im Detail: Mit kompetenten akustischen Gestaltungslösungen gelingt es, allen Anforderungen gleichermaßen gerecht zu werden.
Die akustische Gestaltung
Wer täglich Entscheidungen von großer Tragweite zu treffen hat, braucht Raum für störungsfreie Konzentration.
Das bedeutet vor allem: Wirkungsvolle Reduktion des von außen eindringenden Störschalls und eine bestmögliche akusti- sche Situation im Rauminneren.
Im Vordergrund stehen die Optimierung der Sprachverständlichkeit sowie die Absenkung des mit Teamdiskussionen zwangsläufig verbundenen Schallpegelsselbstverständlich ohne nachteilige Auswirkung auf den Gestaltungscharakter des Raumes. Breitbandig schalldämpfende Maßnahmen tragen zur erheblichen Verbesserung des akustischen Klimas bei. Die Anbringung tieftoniger Absorber VPR im Hohlraum vorhandener Akustikdecken, in der Systemwand oder vorwandmontiert unterbindet Raumdröhnung und verbessert die Sprachverständlichkeit. Vorwandmontierte Absorber lassen sich mit großer optischer Zurückhaltung anbringen; problemlos übernehmen sie zum Beispiel die Funktion der Projektionswand.
Reflexion und Transparenz
Wie schnell ist man abgelenkt, wie leicht passieren ärgerliche Fehler, wenn man selbst hochkonzentriert arbeiten muss, während der Raumpartner telefoniert oder Gespräche führt! In dieser Situation empfehlen sich bedarfsgerechte Lösungen zur verbesserung der Raumakustik, die zugleich das partnerschaftliche Miteinander fördern.
Bei Doppelarbeitsplätzen ist breitbandige Raumschallbedämpfung unumgänglich. Transparente Akustikmaßnahmen ermöglichen eine elegante, optisch zurückhaltende Gestaltung.

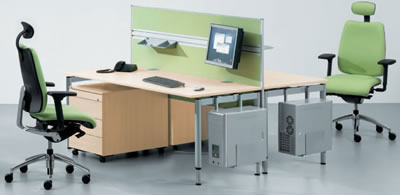

Die Lösung
Zwischen den Tischen angebrachte Stellwände oder Tischaufsätze bedämpfen speziell den mittleren Frequenzbereich und sorgen für verbesserte Sprachverständlichkeit. Die Anbringung zusätzlicher Deckensegel oder breitbandiger Deckenabsorber an der Akustikdecke dient der Bedämpfung und Lenkung von Reflexschall. Von besonderer Bedeutung für die Raumakustik sind an den Wänden positionierte Sideboards mit akustisch wirksa- men Fronten: Durch die starke Tieftonabsorption wird eine deutliche Pegelminderung erzielt.
+ VORTEIL
Breitbandige Absorption durch optisch dezente Direktschallbedämpfung im hohen Frequenzbereich, Akustikdecke mit Deckensegel im mittleren Frequenzbereich und tieftonige Bedämpfung durch Schränke.
= ERGEBNIS
Erhöhung der Sprachverständlichkeit bei gleichzeitiger Reduktion des Schalldruckpegels durch Tiefton-Bedämpfung.

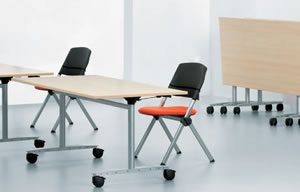

Flexibilität und Mobilität mit Büromöbeln
Die flexible und multifunktionelle Nutzung von Räumen ist besonders im Bereich Konferenz, Seminar und Schulung ein wichtiger Bestandteil moderner Unternehmenskultur. Durch bedarfsgerechte Kombination geeigneter Akustikmaßnahmen lassen sich überzeugende Lösungen entwickeln, die konzentriertes und motiviertes Arbeiten für alle Teilnehmer gewährleisten.

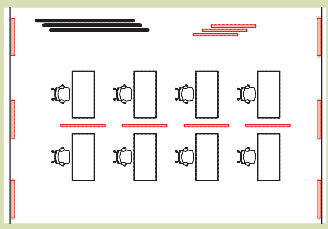

Konferenz, Seminar und Schulung
Standardisiertes, mobiles Mobiliar und intelligente technische Infrastrukturen ermöglichen eine variable Nutzung hinsichtlich Personenzahl und Arbeitsanforderung – vom Frontalvortrag über Einzelarbeit bis hin zu kommunikationsorientierter Gruppen- und Teamaktivität Breitbandige Absorption und optimale Reduktion der Nachhallzeit bei gleichzeitig bestmöglicher Sprachver- ständlichkeit sind Anforderungen, die nur mit einer flexiblen Akustikplanung zu erfüllen sind.

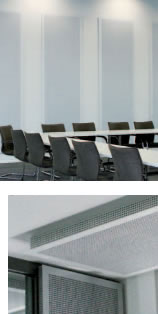

Mobiltische, wandorientierte Tief- und Breitbandabsorber zur Reflexbedämpfung sowie mobile, transparente Screens zur Dämpfung und Lenkung des Direkt- schalls und zur Maximierung der äquivalenten Absorptionsfläche sind hier die ideale Lösung.
+ VORTEIL
Breitbandige Schallabsorption
durch Vorwandabsorber und mobile
Transparent-Akustik-Schirme.
= ERGEBNIS
Verkürzung der Schallwege und Erhöhung der Sprachverständlichkeit bei gleichzeitiger Reduktion des Schalldruckpegels.
Schallabsorbation für niedriges Kommunikationsaufkommen
Auch bei großflächigen Raumsituationen mit geringer Belegungsdichte und niedrigem Kommunikationsaufkommen lässt sich das
akustische Wohlempfinden der Mitarbeiter durchaus noch verbessern – oft mit verblüffend einfach zu realisierenden Maßnahmen.
Bei einer offenen Raumgestaltung sind schallschirmende Maßnahmen vielfach nicht zwingend erforderlich.Doch: wenn immer mehrere Personen in einem Raum zusammen arbeiten, sorgt eine breitbandige Schallabsorption für eine wirkungsvolle Verbesserung von Arbeitsatmosphäre und Arbeitsumfeld.
+ VORTEIL
Breitbandige Schallabsorption durch Schränke, Vorwand- und Deckenabsorber. Direktbedämpfung durch Tischaufsätze und Reflexbedämpfung durch Wandab- sorber in den Raumecken.
= ERGEBNIS
Nachhallreduktion und Verkürzung der Schall-Laufwege. Die voraussichtliche Pegelreduktion von einem Doppel-AP zum nächsten beträgt bis 6 dB - eine deutlich wahrzunehmende Steigerung des akustischen Wohlbefinden.
Die Reduktion von Nachhall und verkürzte Schall-Laufwege erhöhen das Wohlbefinden spürbar. Sinnvolle Optionen sind beispielsweise Schrankfronten in Kombi- nation mit Tischaufsätzen zur Direkt- schallbedämpfung plus Vorwandabsorber in den Raumecken sowie gegebenenfalls Deckenabsorber über den Arbeitsplätzen zur Reflexschallbedämpfung.
Eine sehr häufige Form der Büronutzung, ist die oftmals noch ohne raumtrennende Maßnahmen durchzuführt.
Aber in regelmäßigen Abständen müssen sogenannte Direktschallschranken in Form von Stellwänden verwendet werden. Als diffuse Schallschranke eignet sich beispielsweise eine Archivzone im mittleren Bereich. Stauraumsysteme mit akustisch hochwirksamen Fronten und Rückwänden sorgen für die entsprechend breitbandige Schallabsorption. Besprechungskabinen, die Vertraulichkeit oder intensive Kommunikation gewährleisten, lassen sich durch Verwendung von Glasakustikmodulen realisieren.Zusätzliche Decken- und Wandabsorber sorgen für die notwendige Raumentdröhnung und verhindern eine Reflexschallausbreitung.

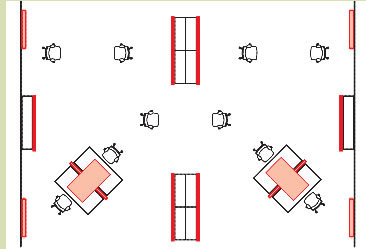

Büroplanung mit Schallabsoption für mittleres Kommunikationsaufkommen
Das Gruppenbüro ist die ideale Lösung für kleine und mittlere Unternehmen. Im Vordergrund stehen zielorientiertes,
konzentriertes
Arbeiten sowie die Sicherstellung der Gesprächsvertraulichkeit. Für kreativen Austausch und kommunikatives Miteinander sorgt ein zentraler Kommunikationspunkt.

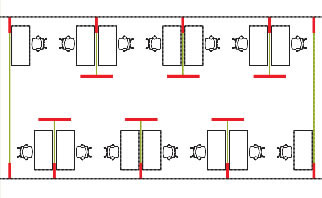

Büroplanung mit Schallobsorbation für hohes Kommunikationsaufkommen
Gerade in kommunikationsintensiven Arbeitsbereichen ist die akustische Abschirmung entscheidend für die notwendige Diskretion am Arbeitsplatz beim Telefonat mit dem Kunden. Die hochwirksame Schalldämfung ohne Einschränkung der architektonischen Transparenz steht hier im Vordergrund.
+ VORTEIL
Zweiachsig versetzte Schallschirme, d.h. ein Maximum an
Pegelreduktion auf minimalster Grundfläche
= ERGEBNIS
Pegelreduktion in
Arbeitsplatznähe: 20-50 dB
VORTEIL
Zweiachsig versetzte Schallschirme, d.h. ein Maximum an Pegelreduktion auf minimalster Grundfläche.
Die Verwendung von deckenhohen Glas- Akustik-Modulen in zweiachsiger, versetzter Anordnung sorgt hier für ein hohes Mass an Privatsphäre und Vertrau- lichkeit bei gleichzeitiger Beibehaltung der gewünschten Transparenz und architektonischer Qualität (1 qm Hochleistungsabsorber-Kassette in doppelter Ausführung entspricht 2,5 qm äquivalenter Absorptionsfläche).
Bei Bedarf lassen sich die Breitband-Absorber durch Klimamodule ergänzen. Beleuchtung, Strom- sowie entsprechende
Kommunikations- und Datenleitungen können in den Sockelbereich der Module integriert werden. Das ermöglicht maximale Unabhängigkeit von der Gebäudestruktur bei Planung und Umsetzung.
Typisch für offene Bürolandschaften ist eine differenzierte und flexible Nutzung mit kommunikativen Teamzonen, Individualzonen, Meeting-Points und Besprechungsbereichen. Diese Optionen bieten zahlreiche Vorteile, darunter positive Auswirkungen auf Teamprozesse. Nachteilig ist dagegen die häufig sehr starke Verschlechterung der Raumakustik – um hier Abhilfe zu schaffen, bedarf es anforderungsspezifischer, maßgeschneiderter Akustikkonzepte. Sie ermöglichen nachhaltige Lösungen mit einem Höchstmaß an akustischer und architektonischer Raum- und Arbeitsqualität und können so zu einem erheblichen Zugewinn bei Wohlbefinden und Nutzwert beitragen.
Die Teamzone – Ort der Begegnung und des gemeinschaftlichen Austauschs. Ziel ist es, die Teamzone ohne trennende Maßnahmen visuell und akustisch vom übrigen Open Space zu zonieren. Von großem Wert sind dabei persönliche
Stauraumkomponenten beziehungsweise das dem Team zugeteilte Archiv.
Es empfielt sich, die Teamzone mit entsprechend hohen Schränken zu begrenzen, um eine zu starke Ausbreitung des Schalls zu vermeiden und die Schalllaufwege zu verkürzen. Die zusätzlich erreichte breitbandige Dämpfung wäre mit konventionellen Stellwänden nicht zu erreichen. WeitereDirektschallschranken wie Tischaufsätze oder halbhohe Stellwände zwischen den Tischen sorgen bei Bedarf für visuelle Privatsphäre. Die akustisch wirksamen Fronten und Rückwände der persönlichen Stauraumkomponenten schaffen zusätzliche äquivalente Absorptionsflächen. Zum Mittelzonenbereich hin bietet sich die Anbringung von Hochleistungsschallschirmen an. Sie reduzieren die Schallausbreitung aufgrund unerwünschter Schallumbeugung an den Schrankstirnseiten erheblich.
Teamarbeitsplatz - Büroeinrichtung Kommunikation im Team
Das Benchkonzept ist eine sehr flächeneffiziente Form der Arbeitsplatzgestaltung, speziell für kommunikationsorientierte Arbeitsplätze in kleineren Teams oder auch für temporäre Arbeitsplätze mit Archivbedarf.Im Vordergrund steht das kommunikative Miteinander. Die Herausforderung bei der Akustikplanung liegt vor allem darin, Schallausbreitung zu vermeiden.
+ VORTEIL
Breitbandige Absorption durch Kombination von Schrankfront mit Rückwand, Stellwand und Tischaufsatz und Glasakustik-Schallschirme.
= ERGEBNIS
Reduktion der Sprachverständlichkeit und des Lärmpegels zu den anderen Bereichen des Open Space (nicht über 70 dB in der Teamzone).
+ VORTEIL
Breitbandige Schallabsorption durch Glas- Akustik-Schallschirme, Reflexschallbedämpfung durch Hochleistungs-Absorberschränke.
= ERGEBNIS
Optimierung der Sprachverständlichkeit und breitbandige Grundbedämpfung des Raumes im Nahfeld (nicht über 65 dB) .
Erhebliche Lärmpegelreduktion im weiteren Umfeld (bis zu 50 dB).
Eine besondere Herausforderung:
Es gilt, soviel Privatsphäre und Diskretion wie möglich zu erzeugen; zugleich soll das Teamgefühl gestärkt und unterstützt werden.
Mittels deckenhoher schallschirmender Hochleistungsabsorber in Verbindung mit großflächigen Glastrennwänden werden zwischen den Blockstellungen Schallschranken realisiert. Ergebnis: Eine breitbandige, nahezu vollständige Grundbedämpfung des gesamten Raumes. Trotzdem vermitteln die entstandenen Zonen den gewünschten transparenten Eindruck einer offenen Bürolandschaft.Zusätzliche Schränke im Mittelbereich der Teamzone garantieren die nötige Reflexschalldämpfung und schaffen zum Beispiel bei fehlender Akustikdecke ein Höchstmaß an akustischem Komfort.
Konzentration trotz Kommunikation
Typisch für Call Center und Service-Arbeitsplätze ist ein Mix aus konzentrierter Kommunikation mit dem Kunden und informeller Kommunikation mit den Teammitgliedern. Der Lösungsansatz fokussiert hier weniger auf visuelle Abschirmung, sondern vielmehr auf Offenheit und Transparenz

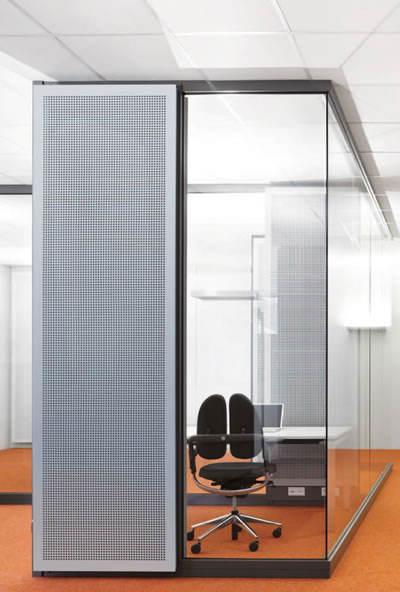

Büroeinrichtung mit hohem Diskretionsbedarf
Wo mehrere Teams an unterschiedlichen Projekten arbeiten, kann eine Gliederung der Arbeitsumgebung in voneinander getrennte Projektzonen sinnvoll sein. Spezifische Raumlösungen bieten Platz für Arbeitssituationen mit hohen Anforderungen an Diskretions- und Konzentrationsbedarf.
Die Integration des Projektleiter-Arbeitsplatzes fördert flache Hierarchien und effektive Kommunikation zwischen Leiter und Mitarbeitern: Gut für das kollegiale Miteinander und den kreativen Gedankenaustausch. Wenn aber Diskretion der Gespräche ebenso gegeben sein muss wie eine partielle visuelle Abschirmung, werden offene Raumstrukturen oft als ungünstig empfunden.
Deckenhohe Glasakustik-Schallschirme in versetzter, zweiachsiger Anordnung ermög- lichen Raumlösungen, bei denen akustisch hochwirksame Absorber die Umbeugung des Schalls verhindern. Die Notwendigkeit von Türelementen entfällt. Die Grundbedämpfung im Raum wird breitbandig optimiert. Selbst bei fehlender Akustikdecke wird durch zusätzliche Einbringung von Hochleistungs-Deckenabsorbern eine erhebliche Pegelreduktion sogar im direkten Nahfeld erzielt. Beleuchtung, Klimamodule und Elektrifizierung in den Schallschirmen ermöglichen die optimale Individualisierung des Raumes.
+ VORTEIL
Breitbandige Schallabsorption durch Glas-Akustik-Schallschirme. Optimierung bei Kühldecken durch zusätzliche Deckenabsorber. Individuelle Licht- und Klimasteuerung.
= ERGEBNIS
Reduktion des Schalldruckpegels im Innenbereich auf 60 dB, Absenkung des Geräuschpegels im Aussenbereich der Schirmung um bis zu 30 dB
